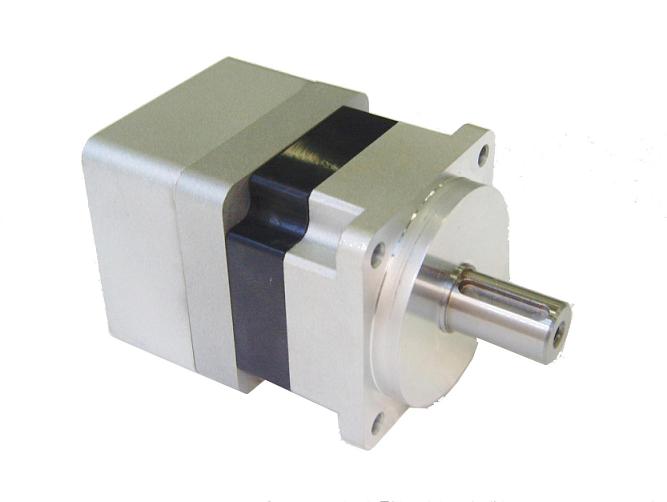

NN90F型精密减速器

NN90F型步进电机/伺服电机/直流电机系列精密减速器,采用行星传动原理设计,具有高精度、高刚性、高负载、高效率、低惯性、低振动、低噪音、低温升等特点,可适配于各种伺服电机及步进电机。广泛用于冶金、矿山、起重、运输、建筑、化工、纺织、印染、制药、食品环保等行业。
   产品特性:
  • 高刚性,齿轮采用合金钢氮化硬齿面,具有优越的抗磨损性
       和耐冲击性;
  • 传递扭矩大,啮合采用多齿啮合,额定输出扭矩(见表格);
  • 传动效率高(>=90%),传动功率大,径向承载能力高,
       实现单级系列传动;
  • 高压压铸铝合金机壳,采取新的加工工艺,提高了工件精
       度。 并经阳极氧化处理,增强环境耐受性、耐腐蚀性,
       减少重量,增强热传导性,降低内部温升,减少发热;
  • 速比范围:速比5~10000,使应用设计达到最佳的转矩与转速匹配;
  • 回差间隙小,传递精度高;
  • 密封设计良好,全部使用润滑脂润滑,不泄漏,免保养;
  • 安装简便,同轴输出,标准法兰定位,适用于任何厂商和形式的电机;
  • 结构紧凑,体积小,在现有同型号减速器中为最小;
  • 噪音低,< 60分贝;寿命长,>20000小时;
  • 性价比高,同精度条件下,价格最低;

  • NN90F型减速器技术参数
    NN60

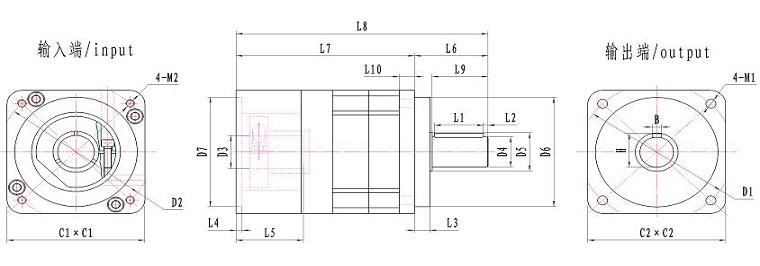

    一,安装及外型尺寸
      型          号



    型号

    NN90F

    B

    输出键宽

    6

    C1

    输入法兰宽

    90×90

    C2

    输出法兰宽

    90×90

    H

    输出轴轴高

    24.5

    M1

    输出安装螺孔

    6.6

    M2

    输入安装螺纹

    M6×15

    D1

    输出安装孔分布圆

    100

    D2

    输入安装孔分布圆

    100

    D3

    输入孔直径

    19

    D4

    输出轴直径

    22

    D5

    输出轴肩

    28

    D6

    输出定位止口直径

    80

    D7

    输入定位止口直径

    80

    L1

    键长

    32

    L2

    键到轴端距离

    3

    L3

    输出定位止口厚度

    10

    L4

    输入电机定位深度h

    4

    L5

    输入电机轴长

    44

    L6

    输出轴长(自端面)

    48

    L7

    躯体长

    116.5

    L8

    减速器总长

    153

    L9

    输出轴长(自定位圆)

    36.5

    L10

    输出安装法兰厚度

    10

    注:a,以上尺寸单位为mm。具体参数以实物为准。
        b,各型号减速器输入输出的安装及连接尺寸均可根据用户要求定制。

    二,基本技术参数
    型    号

    NN90F

    减速比

    额定输出扭矩

    N.m

    60

    5

    60

    8

    60

    9

    70

    10

    70

    15

    70

    20

    80

    30

    80

    40

    120

    50

    120

    60

    120

    80

    150

    100

    150

    150

    150

    200

    极限扭矩

    1.5~2倍的额定输出扭矩

    ? 注:可根据用户需求提供5至10000任一减速比的减速器。

    产品型号

    单位

    NN90F

    最大径向力

    N

    910

    最大轴向力

    N

    580

    满载效率

    %

    >94%

    平均寿命

    h

    >10000(h)

    重量

    Kg

    3.5

    回差

    精密型

    Arcmin(分)

    12

    超精密型

    5

    扭转刚度

    N.m/ Arcmin

    14

    噪音

    dB(A)

    ≤65

    最大输入速度

    Min-1

    5000

    额定输入速度

    Min-1

    3000

    旋转方向



    与输入相反

    润滑



    免维护

    防护等级



    IP65

    安装方向



    任意

    ? 注:噪音值是在额定转速下 ,不带负载,距离减速器一米的距离时测量的。
