3.5"嵌入式主板系列

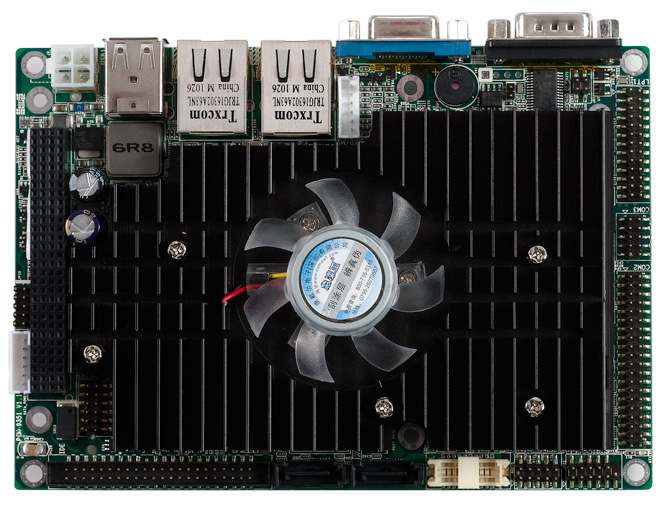

EC3-9351高性能超低功耗3.5寸嵌入式主板

3.5寸嵌入式主板,板载Atom 1.66G处理器,板载DDR2 1G内存,Mini PCIe
  • 3.5" 嵌入式主板
  • 板载Intel® Atom N450 1.66G处理器(512K Cache)
  • 板载 DDR2 1G内存(可选2G)
  • Intel GMA950 VGA控制器,支持双显
  • Realtek 8111D千兆网络芯片
  • 2 SATA 2CFIDE
  • 1PC/104+,1MiNi PCIe,1SIM卡接口6USB 2.06 COMIrDA8GPIO

系统
类型3.5寸嵌入式主板
CPU
:板载Intel® Atom™  N450  1.66G处理器(512K Cache)
芯片组Intel Pineview-M+ICH8M
系统内存:板载 DDR2 1G内存 (可选2G内存)
VGA
控制器Intel GMA950,支持双显
LCD
接口18位单信道LVDS LCD
分辨率CRT最大支持1400×1050@60Hz
     LVDS最大支持1280×8001366x768
以太网Realtek 8111D千兆网络芯片, RJ-45×2
音频Realtek ALC662 AC97 Codec,MIC-in/Line-in/Line-out
BIOS
AMI Plug&Play FWH BIOS 4Mb ROM
硬盘接口2 SATA 21 IDE(44pin)
CompactFlash
:支持Type CF卡接口
扩展接口:一个PC/104+,一个MiNi PCIe,一个SIM 卡接口
监视定时器:可编程超时中断或系统复位
电源电压+6V ~ +36V
主板尺寸146mm(101.8mm() (5.75"×4")

输入/输出

通用串行总线6USB 2.0(支持 USB盘启动)
串口6个串口,其中 COM 2:RS-232/ 422/ 485可选
并口1个并口,支持SPP/EPP/ECP模式
键盘鼠标1PS/2鼠标和键盘接口
红外线接口:一个 IrDA 收发接口
数字输入/输出8位数字,支持4位输入、4位输出

环境

工作温度0~ 60
存储温度-40 ~ 80
工作湿度20 ~ 90%, 无冷凝
存储湿度20 ~ 90%, 无冷凝

订货信息

EC3-9351
3.5
寸嵌入式主板,Atom 1.66G1G内存、2 SATACF
PC/104+
Mini PCIeSIM6 USB 2.06 COMGPIO
